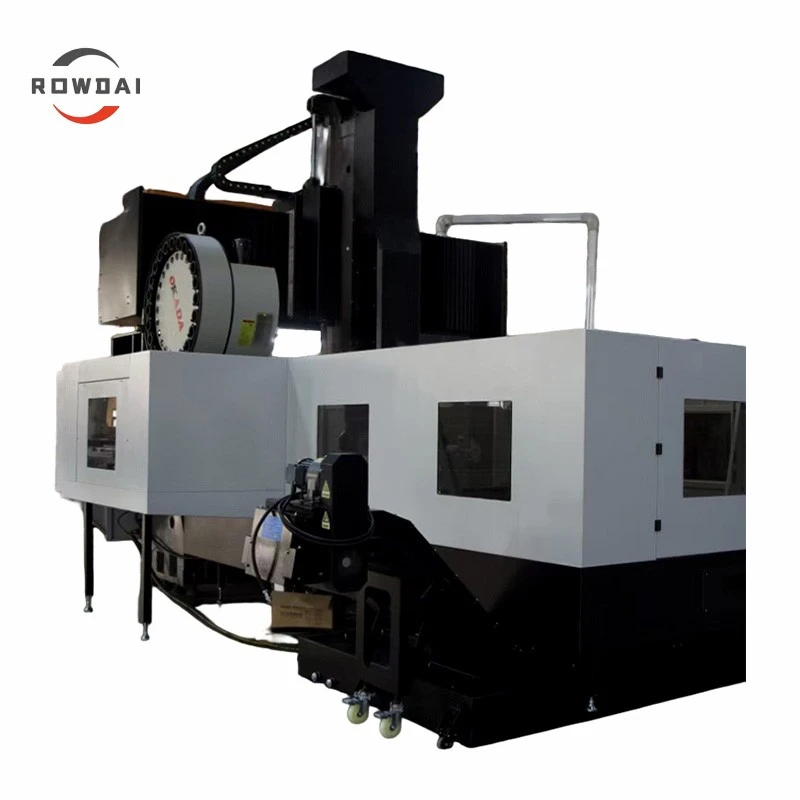

इस गैन्ट्री प्रकार के मशीनिंग केंद्र में ग्राइंडिंग स्लाइडिंग गाइड के साथ एक फ्रेम संरचना है, जो उच्च कठोरता, मजबूत शॉक अवशोषण, एक विस्तृत मशीनिंग रेंज और उत्कृष्ट स्थिरता प्रदान करती है। इसमें मिलिंग, बोरिंग, ड्रिलिंग (ड्रिलिंग, रीमिंग और बोरिंग), टैपिंग और काउंटरसिंकिंग सहित कई मशीनिंग कार्य शामिल हैं। इसे विभिन्न अटैचमेंट मिलिंग हेड्स से सुसज्जित किया जा सकता है और इसमें मैनुअल हेड {{2}बदलने वाली कार्यक्षमता की सुविधा है, जो इसकी मशीनिंग रेंज का और विस्तार करती है। एक ही वर्कपीस क्लैम्पिंग पर एक साथ कई मशीनिंग ऑपरेशन पूरे किए जा सकते हैं।

इस गैन्ट्री प्रकार के मशीनिंग केंद्र में एक परिपक्व संरचना और विनिर्माण प्रक्रिया है, जो स्थिर गुणवत्ता सुनिश्चित करती है। यह ऑटोमोटिव, जहाज निर्माण, प्रिंटिंग, पैकेजिंग, कपड़ा, सैन्य और मोल्ड बनाने जैसे विभिन्न मशीनिंग क्षेत्रों के लिए उपयुक्त है। मशीन टूल को उच्च दक्षता, उच्च परिशुद्धता और उच्च कठोरता की विशेषता है, जो इसे उच्च -दक्षता, उच्च-वॉल्यूम भागों प्रसंस्करण की आवश्यकता वाले उद्यमों के लिए एक आदर्श विकल्प बनाती है।

इस गैन्ट्री प्रकार के मशीनिंग केंद्र में एक निश्चित गैन्ट्री फ्रेम और एक चलती हुई वर्कटेबल है। इसमें मुख्य रूप से एक वर्कटेबल, बेड, कॉलम, क्रॉसबीम, स्लाइड, हाइड्रोलिक सिस्टम, स्नेहन प्रणाली, शीतलन और निस्पंदन प्रणाली, चिप हटाने वाला उपकरण, रोटरी नियंत्रण पैनल और विद्युत नियंत्रण प्रणाली शामिल है।

तकनीकी मापदंड

नहीं।	विनिर्देश		इकाई	जीएमबी2016
1	काम की मेज	कार्य तालिका का आकार	मिमी	2100*1400
2		अधिकतम. लोड हो रहा है	किग्रा	4000
3		टी स्लॉट	मिमी	7-22×200
4	प्रसंस्करण रेंज	एक्स अक्ष यात्रा	मिमी	2000
5		Y अक्ष यात्रा	मिमी	1700(टूल चेंज स्ट्रोक 1780)
6		Z अक्ष यात्रा	मिमी	800
7		स्पिंडल सिरे से कार्यस्थल तक की दूरी	मिमी	200-1000
8		दो स्तंभों के बीच की दूरी	मिमी	1700
9	धुरा	धुरी शंकु		BT50
10	धुरा	रफ़्तार	आरपीएम	10-6000
11	खिला	फीडिंग रेंज काटना	मी/मिनट	10
12		एक्स अक्ष तीव्र चाल	मी/मिनट	12
13		Y अक्ष तीव्र चाल	मी/मिनट	12
14		Z अक्ष तीव्र चाल	मी/मिनट	10
15	नियंत्रण प्रणाली			मित्सुबिशी M80
16	मोटर	एक्स अक्ष मोटर	एनएम	453
17		Y अक्ष मोटर	एनएम	453
18		Z अक्ष मोटर	एनएम	453B
19		मुख्य स्पिंडल मोटर	किलोवाट	डीएन18.5
20	अन्य	XYZ अक्ष गाइड आकार		X/Y अक्ष 55# रोलर रैखिक गाइड (X aixs 6 स्लाइडर ब्लॉक)
21		XYZ अक्ष गाइड आकार		Z अक्ष कठोर रेलवे
22		XYZ अक्ष पेंच		एक्स अक्ष 5010
23				वाई अक्ष 5010
24				Z अक्ष 5010
25	मशीन का आकार		मिमी	610042003800
26	मशीन वजन		T	लगभग 17

मानक विन्यास

नहीं।	विनिर्देश	कारखाना
1	ढलाई बिस्तर	युन्नान ताइबियाओ HT300
2	सीएनसी नियंत्रक	जापान मित्सुबिशी M80
3	धुरी मोटर	जापान मित्सुबिशी
4	XYZ अक्ष मोटर	जापान मित्सुबिशी
5	धुरा	ताइवान ओकाका
6	धुरी काटने वाला सिलेंडर	ताइवान हिनाका
7	XYZ अक्ष असर	जापान एनएसके/जर्मनी एफएजी
6	X/Y/Z बॉल स्क्रू(C3 级)5010	ताइवान HIWIN
7	एक्स/वाई रोलर लीनियर गाइड 55#	ताइवान HIWIN
8	XYZ अक्ष पेंच पूर्व -तनावयुक्त नट	ताइवान यिनश
9	XYZ अक्ष युग्मन	ताइवान एस+पी
10	केंद्रीकृत स्वचालित स्नेहन प्रणाली	जापान HERG
11	वायु स्रोत निस्पंदन और शुद्धिकरण उपकरण	ताइवान AirTAc एयर पर्दा सुरक्षा
12	शीतलक यंत्र	चीन का मशहूर ब्रांड
13	विद्युत अधिभार रक्षक	फ्रांस श्नाइडर
14	विद्युत कैबिनेट एयर कंडीशनर	चीन का मशहूर ब्रांड
15	तेल कूलर	चीन का मशहूर ब्रांड
16	रोबोट डिस्क टूल पत्रिका	ताइवान ओकाका
17	डबल नाइट्रोजन संतुलन सिलेंडर	चीन का मशहूर ब्रांड
18	चार स्क्रू और एक चेन चिप कन्वेयर	चीन का मशहूर ब्रांड
